Vous venez de sertir vos prises RJ45, vous branchez votre caméra IP ou votre borne Wi-Fi, et rien ne s’allume. Le réseau passe, mais le PoE ne délivre pas de courant. Le réflexe est de soupçonner le choix entre câblage A et câblage B. En réalité, le problème se situe presque toujours ailleurs.

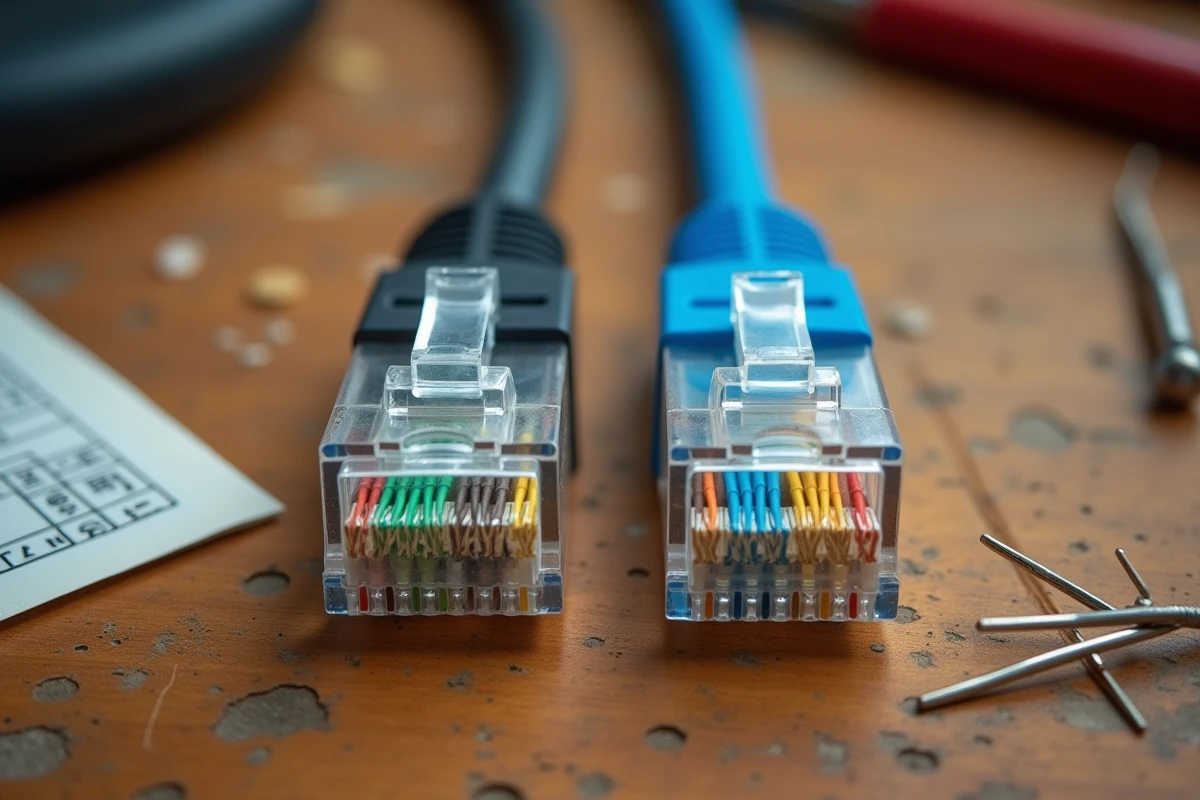

Le câblage RJ45 T568A et T568B sont deux schémas de brochage qui inversent simplement les paires orange et verte sur les broches 1, 2, 3 et 6. Les quatre autres fils restent identiques. Cette inversion n’a aucun effet sur le fonctionnement du PoE, à condition que les deux extrémités du câble utilisent le même schéma.
A voir aussi : Orienter les élèves avec le numérique : que nous a appris Infonovateur.com ?
PoE et brochage RJ45 : pourquoi le choix A ou B ne change rien
Le PoE repose sur l’injection de courant continu à travers les paires du câble ethernet. Selon la norme IEEE, un switch (appelé PSE) peut injecter le courant sur les paires de données (Mode A) ou sur les paires dites « spare » (Mode B). Les appareils PoE conformes acceptent indifféremment le Mode A et le Mode B, quel que soit l’ordre des couleurs derrière le connecteur.
T568A et T568B ne modifient pas l’appairage des fils, ils changent seulement la position physique des paires dans le connecteur. La paire verte reste une paire, la paire orange aussi. Le courant circule toujours sur des paires complètes et correctement torsadées.
Lire également : Reading XML python : bonnes pratiques pour parser un XML complexe
Autrement dit, un lien câblé en T568A transporte le PoE exactement comme un lien câblé en T568B. Si votre caméra IP ou votre point d’accès ne s’allume pas, cherchez ailleurs que dans le choix du schéma de brochage.
Câblage RJ45 incomplet : la vraie cause des pannes PoE
Vous avez déjà remarqué qu’un câble réseau peut fonctionner pour internet alors que seulement deux paires sont raccordées ? En 100 Mbit/s (Fast Ethernet), seules les paires sur les broches 1-2 et 3-6 transmettent des données. Le réseau passe, tout semble normal.
Avec le PoE, ce bricolage ne tient plus. Les quatre paires doivent être correctement terminées aux deux extrémités pour que le courant soit délivré. Un câblage partiel (deux paires sur quatre), fréquent dans les rénovations de logements anciens, bloque la négociation PoE ou limite la puissance disponible.
Voici les points à vérifier avant de remettre en cause votre schéma A ou B :
- Les huit fils sont bien raccordés et sertis sur les broches correspondantes aux deux bouts du câble, sans inversion entre paires
- Le même schéma (T568A ou T568B) est utilisé de façon cohérente sur toutes les prises et panneaux de brassage de l’installation
- Le câble n’est pas un ancien cordon téléphonique à deux ou quatre conducteurs reconverti en « ethernet »
Un testeur de câble basique suffit à détecter ces problèmes. Il vérifie la continuité des huit conducteurs et signale les paires inversées ou coupées.
Catégorie de câble ethernet et PoE haute puissance
Le schéma de brochage réglé, un autre paramètre devient le vrai facteur limitant : la catégorie du câble. La norme TIA-568.2-D impose du câble Cat6A pour du PoE 802.3bt Type 4 à pleine puissance sur 100 m. Ce standard concerne les équipements les plus gourmands : écrans alimentés en PoE, bornes Wi-Fi 6E haut de gamme, éclairage LED PoE.
Pourquoi cette exigence ? Le courant qui traverse les conducteurs produit de la chaleur. Plus la puissance est élevée, plus le câble chauffe, surtout dans les faisceaux serrés des chemins de câbles. Un câble Cat5e supporte le PoE standard sans difficulté, mais il atteint ses limites thermiques avec le PoE++ (802.3bt).
Cat5e, Cat6, Cat6A : quel câble pour quel usage PoE
| Catégorie | PoE standard (802.3af/at) | PoE++ (802.3bt Type 4) | Débit max |
|---|---|---|---|
| Cat5e | Oui | Limité sur longue distance | 1 Gbit/s |
| Cat6 | Oui | Acceptable sur distances courtes | 10 Gbit/s (courte distance) |
| Cat6A | Oui | Oui, pleine puissance sur 100 m | 10 Gbit/s |
Pour une installation neuve avec des équipements PoE variés (caméras, bornes Wi-Fi, téléphones IP), le Cat6A offre la marge la plus confortable. Le surcoût par rapport au Cat6 se justifie par la longévité de l’installation et la compatibilité avec les futurs standards PoE.
T568B en France : la norme de câblage à retenir
En France, le T568B est le schéma de câblage prédominant dans les installations professionnelles et résidentielles. Les panneaux de brassage, les prises murales et les cordons préfabriqués vendus en grande majorité suivent ce standard.
Choisir le T568A n’est pas une erreur technique. Les performances réseau et la compatibilité PoE sont strictement identiques. Le seul risque est pratique : si un technicien intervient plus tard sur votre réseau, il s’attendra à trouver du T568B. Un câblage en T568A dans un environnement où tout le reste est en T568B crée de la confusion et des risques d’erreur lors des brassages.
Câble droit et câble croisé : une distinction obsolète
Historiquement, le câble croisé (T568A à un bout, T568B à l’autre) servait à relier deux ordinateurs directement. Aujourd’hui, la quasi-totalité des équipements réseau intègrent la fonction Auto-MDI/MDIX, qui détecte et corrige automatiquement la configuration. Mixer A et B sur un même câble ne coupe pas la connexion, mais cela reste une mauvaise pratique qui complique la maintenance.
- Câblez toutes vos prises et panneaux avec le même schéma, de préférence T568B en France
- Étiquetez vos prises et cordons pour identifier le standard utilisé
- Testez chaque liaison avec un testeur de continuité après sertissage, avant de brancher un équipement PoE
Le choix entre T568A et T568B n’affecte ni les performances ni la compatibilité PoE de votre réseau. Ce qui compte réellement, c’est la cohérence du câblage sur toute l’installation, la terminaison correcte des quatre paires, et la catégorie de câble adaptée à la puissance PoE requise. Un réseau bien câblé en T568B avec du Cat6A vous met à l’abri des mauvaises surprises pour les années à venir.
